MessageSujet: Corps de garde mle 1846   Sam 21 Sep 2013, 07:04

Bonjour à tous,

Un nouveau post pour lancer un inventaire des corps de garde mle 1846, et ce qu'il en reste, en métropole et dans les ex-colonies.
Cet inventaire est le fruit de mes recherches pour localiser certaines des photos de ma collection.
Il sera mis à jour au fur et à mesure de l'avancement de ma liste, et sera illustré de cartes postales et/ou de photos, issues de ma collection ou du web.

Cherbourg (5):

Hameau Danneville, Bie de l'anse Saint-Martin, n°1 (60 hommes), rehaussé, propriété privée

Omonville la Rogue, Bie d'Omonville-Bas, n°1 (?), ajout d'un toit, propriété privée

Bretteville, Bie de Bretteville Bas, n°1, intégré dans la batterie de côte (protégée par un massif de terre côté mer, qui couvre 2 des faces du réduit), transformé en camping
Fermanville, fort Jorey, détruit lors de la seconde guerre mondiale

Saint Vaast la Hougue, Bie de l'Ilet, n°1, accès libre


A suivre ...

Lionel


Dernière édition par Bth le Sam 11 Avr 2015, 17:03, édité 3 fois
Revenir en haut Aller en bas
http://lpracht.free.fr
Bth
Membre confirmé
avatar

Date d'inscription : 15/08/2010
Age : 42
Localisation : Hauts de Seine (92)

MessageSujet: Embouchure de l'Odet (Quimper)   Sam 21 Sep 2013, 07:21

Embouchure de l'Odet (2) :

Sainte Marine, Bie de la pointe de Combrit, n°1, réhabilité en salle d'exposition.

Bénodet, Bie du Coq, n°3 (20 hommes), rehaussé, propriété privée (école de voile).


Dernière édition par Bth le Sam 28 Sep 2013, 05:48, édité 1 fois
Revenir en haut Aller en bas
http://lpracht.free.fr
Bth
Membre confirmé
avatar

Date d'inscription : 15/08/2010
Age : 42
Localisation : Hauts de Seine (92)

MessageSujet: Lorient   Dim 22 Sep 2013, 09:51

Lorient (16):

Pointe de Gâvres, Bie de Port-Puce, n°1

Belle-Ile, Bie de la Biche, n°3

Belle-Ile, Bie de la Pointe du Cardinal, n°3

Belle-Ile, Bie de la Pointe des Poulains, n°3

Belle-Ile, Bie de Port Fouquet, n°3

Belle-Ile, Bie de Port Maria, n°2

Belle-Ile, Bie de Port Larron, n°3

Belle-Ile, Bie de Bugul, n°3

Belle-Ile, Bie de la Ferrière, n°2

Belle-Ile, Bie de Kerdonis, n°2

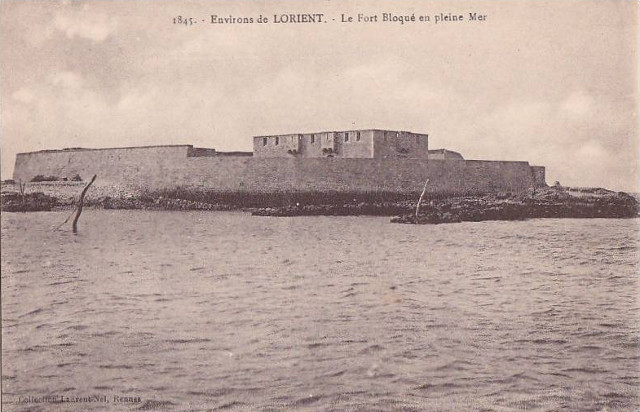

Le Fort-Bloqué, Bie du Keragan, n°3

Quiberon, Bie de Kernevest, n°3
Groix, Bie du Gripp, n°2
Groix, Bie de Nosterven, n°3

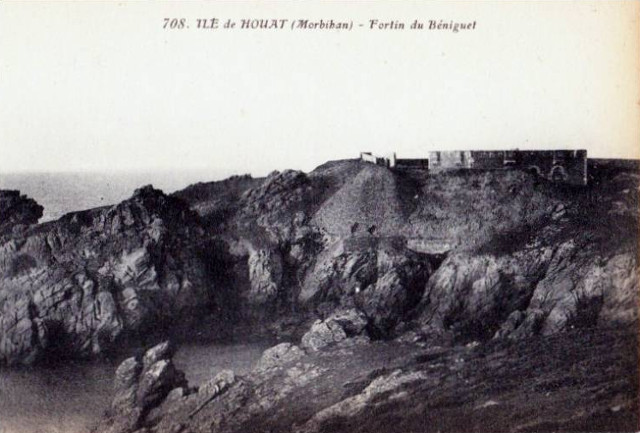

Houat, Bie du Béniguet, n°1



Houat, Bie d'En Tal, n°1


Dernière édition par Bth le Sam 11 Avr 2015, 17:09, édité 6 fois
Revenir en haut Aller en bas
http://lpracht.free.fr
Bth
Membre confirmé
avatar

Date d'inscription : 15/08/2010
Age : 42
Localisation : Hauts de Seine (92)

MessageSujet: Nice, Cannes, Douarnenez, Saint Malo   Dim 22 Sep 2013, 13:11

Nice (2):

Beaulieu s/ mer, n°2, détruit lors de la seconde guerre mondiale, un parking a été construit à son emplacement.

Villefranche s/ mer, Bie du Phare, n°2, terrain militaire, inaccessible.

Cannes (1):

Ste Marguerite, Bie de la Convention, n°1, abords d'accès libre.

Bie de la pointe Fourcade, n°3, détruit, un rond-point a été construit à son emplacement.

Douarnenez (1):

Ile Tristant , n°3


Saint-Malo (2):

Cézembre, mamelon ouest, n°1, détruit par les bombardements américains.
Cézembre, mamelon oriental, n°2, bétonné par les allemands lors de la 2nd guerre mondiale, partiellement détruit par les bombardements américains.

Roscoff (3):

Ile de Batz, n°3

Ilot Jacopin, Bie de Per Hardy, n°2, suite à son déclassement, transformée en résidence secondaire. Très remanié à cet occasion.

Bloscon, n°2 (?), suite à son déclassement, transformée en résidence secondaire. Très remanié à cet occasion. Détruit lors de la seconde guerre mondiale.


Dernière édition par Bth le Jeu 06 Fév 2014, 21:26, édité 3 fois
Revenir en haut Aller en bas
http://lpracht.free.fr
RoLR
Membre confirmé


Date d'inscription : 14/12/2012

MessageSujet: Re: Corps de garde mle 1846   Dim 22 Sep 2013, 15:58

Bonjour à tous,

Voici ma petite contribution.

La Rochelle, batterie de Saint-Marc, n°1. Désolé, je n'ai qu'une vue aérienne, mais Lionel a peut-être une carte postale. Détruit lors de l'agrandissement du port de La Pallice.


La Rochelle, batterie de Chef de Baie, n°2.
Vue oblique actuelle (bing maps)






Revenir en haut Aller en bas
Bth
Membre confirmé
avatar

Date d'inscription : 15/08/2010
Age : 42
Localisation : Hauts de Seine (92)

MessageSujet: Re: Corps de garde mle 1846   Dim 22 Sep 2013, 16:32

Bonjour Thomas,

Merci pour cette contribution.
Désolé, mais sur St Marc et Chef de Baie, j'ai pas mieux : pas encore trouvé de CPA les représentant.

Bon, puisque l'on est partis sur La Rochelle, la suite ;-)

La Rochelle (5) :

Ile d'Aix, Bie de Coudepont, n°2, bon état, propriété privée.

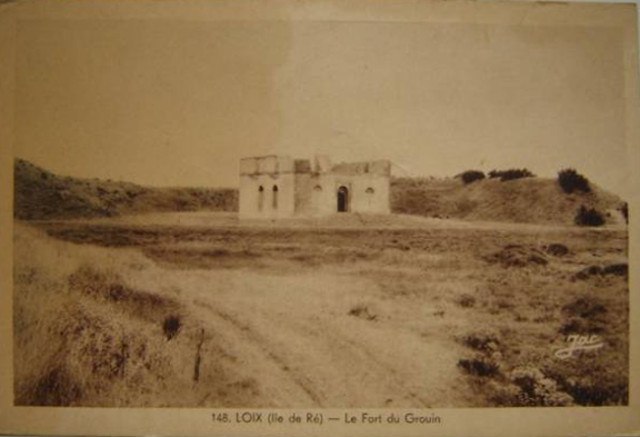

Ile de Ré, Bie du Grouin / de Loix, n°3, bon état, propriété privée. A vendre (à priori).

Ile de Ré, Bie de Sablanceaux, n°2, intégré à la batterie Séré de Rivières : arasé, entouré sur trois côté d'une galerie de circulation, et recouvert de terre. A l'abandon.
Revenir en haut Aller en bas
http://lpracht.free.fr
Bth
Membre confirmé
avatar

Date d'inscription : 15/08/2010
Age : 42
Localisation : Hauts de Seine (92)

MessageSujet: Re: Corps de garde mle 1846   Dim 22 Sep 2013, 17:02

Marseille (11):

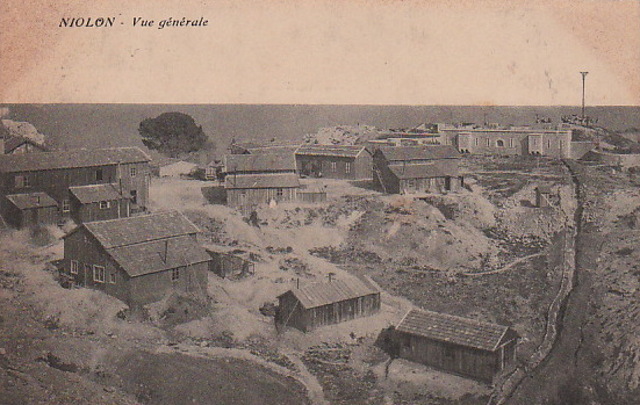

Bie basse de Niolon, n°1, bon état, propriété privée, abrite un centre de plongé.

Bie de l'Escalette, ?, bon état, a l'abandon.
Bie du Poméguet, n°3, bon état, a l'abandon.
Bie du Cap Blanc, ?, détruit.
Bie du Cap Croix, ?, partiellement détruit.
Bie de Montredon, ?, détruit lors de la seconde guerre mondiale, une piscine a été construite à son emplacement.

Bie de la Pointe d'Endoume, n°2, bon état, terrain militaire.

Bie du Roucas Blanc, ?, un immeuble a été construit dessus. conservée comme soubassement.
Bie de la Mangue, n°1, bon état, propriété privée.
Bie du Pharo, n°1, bon état, terrain militaire.

Bie de la Corbière, n°2, partiellement transformé (pour en faire une résidence secondaire/principale ?), à l'abandon, taggé. Racheté par la mairie, réhabilité en centre culturel.


Dernière édition par Bth le Sam 28 Sep 2013, 15:23, édité 3 fois
Revenir en haut Aller en bas
http://lpracht.free.fr
RoLR
Membre confirmé


Date d'inscription : 14/12/2012

MessageSujet: Re: Corps de garde mle 1846   Dim 22 Sep 2013, 21:53

Une petite question bête. Quel est la différence entre les modèles 1, 2 et 3?
Revenir en haut Aller en bas
Bth
Membre confirmé
avatar

Date d'inscription : 15/08/2010
Age : 42
Localisation : Hauts de Seine (92)

MessageSujet: Re: Corps de garde mle 1846   Lun 23 Sep 2013, 05:43

Les dimensions :

  • le corps de garde mle 1846 n° 1 fait 23,30 m x 14,80 m, et peut abriter 60 hommes et 12 canons,
  • le corps de garde mle 1846 n° 2 fait 19,90 m x 12,40 m, et peut abriter 40 hommes et 8 canons,
  • le corps de garde mle 1846 n° 3 fait 14,75 m x 12,00 m, et peut abriter 20 hommes et 4 canons.

Après 1861, les corps de garde construits auront les murs épaissis par rapport aux plans type.
Revenir en haut Aller en bas
http://lpracht.free.fr
Bth
Membre confirmé
avatar

Date d'inscription : 15/08/2010
Age : 42
Localisation : Hauts de Seine (92)

MessageSujet: Toulon   Sam 28 Sep 2013, 06:13

Toulon (13):

Ile de Porquerolles, Bie du Bon Renaud, n°2

Ile de Porquerolles, Bie de Lequin, n°2

Ile Bagau, Bie Est, n°3
Bie de Carqueiranne, n°3
Bie basse du Cap Brun, ?

Bie de Léoubes,n°2
Bie de Peno, ?

Bie du Mord'huy, n°3
Bie du Cap Cépet, ?

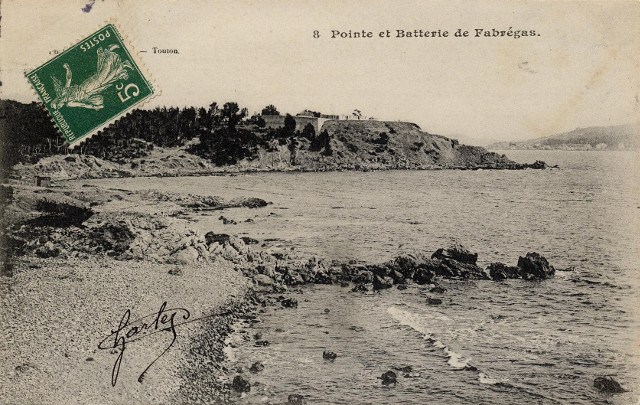

Bie de Faubrégas, ?

Bie de La Lauve (à confirmer)
Bie du Cap Bénat, n°2
Embiez, Bie de Saint-Pierre-des-Embiez, n°3


Dernière édition par Bth le Dim 02 Fév 2014, 12:55, édité 1 fois
Revenir en haut Aller en bas
http://lpracht.free.fr
Bth
Membre confirmé
avatar

Date d'inscription : 15/08/2010
Age : 42
Localisation : Hauts de Seine (92)

MessageSujet: Quimper, les Glénans, Royan, Ile d'Yeu et embouchure de la Gironde   Sam 28 Sep 2013, 20:37

Quimper (1):

Embouchure de la Laïta, fort Clohars, ?, propriété privée, réaménagé en résidence principale

Les Glénans (1):

Bie de Penfret, ?, bon état, géré par l'association "Plein Phare sur Penfret"


Royan (1):

fort du Chay, n°2, intégré dans la batterie de cote Séré de Rivières, rasé par les bombardements américains lors de la seconde guerre mondiale


Ile d'Yeu (2):

Bie de la Pointe Gauthier, n°2
Bie de la Grande Conche, n°3

Embouchure de la Gironde (2):

Bie de la Pointe de Grave, n°2
Bie de la pointe Suzac, n°2, intégré dans la batterie de cote Séré de Rivières, rasé par les bombardements américains lors de la seconde guerre mondiale
Revenir en haut Aller en bas
http://lpracht.free.fr
Bth
Membre confirmé
avatar

Date d'inscription : 15/08/2010
Age : 42
Localisation : Hauts de Seine (92)

MessageSujet: Noirmoutier   Jeu 03 Oct 2013, 11:28

Noirmoutier (1) :

Bie de Saint Jean, n°2, bon état, abrite l'école municipale de voile


Et voilà qui porte à 68 le nombre de réduits listés dans le présent inventaire, pour environ 150 construits.
J'en ai identifié encore environ une trentaine, qui je mettrai prochainement en ligne.
Revenir en haut Aller en bas
http://lpracht.free.fr
RoLR
Membre confirmé


Date d'inscription : 14/12/2012

MessageSujet: Re: Corps de garde mle 1846   Dim 20 Oct 2013, 18:52

Bth a écrit:

Royan (1):

fort du Chay, n°2, intégré dans la batterie de cote Séré de Rivières, rasé par les bombardements américains lors de la seconde guerre mondiale

Bonjour,

Le fort de la pointe du Chay, vue IGN de 1937.


Vue IGN de 1946, après les bombardements.


Dernière édition par RoLR le Jeu 24 Oct 2013, 08:34, édité 1 fois
Revenir en haut Aller en bas
Steph
Admin
avatar

Date d'inscription : 19/07/2010
Age : 45
Localisation : Vendée (85)

MessageSujet: Re: Corps de garde mle 1846   Mar 22 Oct 2013, 21:02

Bonsoir,

Excusez mon long silence ; pas mal de choses à faire en même temps en ce moment… Le sujet est très intéressant et je "m’empresse" d’apporter une petite contribution en image qui complètera ce qui se trouve un peu plus haut :
Voici donc le corps de garde de St-Marc.

Dans la liste des corps de garde effectivement construits, le tout premier, (enfin celui qui semble se trouver le plus au nord), serait celui du fort Lapin ( http://www.fortiff.be/iff/index.php?p=1979 ) ; malheureusement, je n'en ai pas de photo... Il s’agit d’un corps de garde du 1er ou du 2e modèle et son fronton porte le chronogramme "1860". Il faisait parti des défenses de la place de Calais (62). Aujourd’hui, il n’en subsiste que des ruines.

Pour ce qui est du 4e ARM, j'ai une liste partielle du programme approuvé par Mr de Saint-Yon, pair de France et ministre secrétaire d'état de la Guerre, le 30 décembre 1845. Mais on y trouve certaines choses qui ne furent jamais concrétisées et d'autres qui ne le furent que partiellement (à la pointe de Vallières, par exemple, on fit l'acquisition du terrain, on procéda au piquetage de la position, mais on ne lança jamais les travaux...). Faut que je regarde ça!

Très bonne soirée

Steph

_________________

Revenir en haut Aller en bas
http://www.steph-sph.com
Bth
Membre confirmé
avatar

Date d'inscription : 15/08/2010
Age : 42
Localisation : Hauts de Seine (92)

MessageSujet: Re: Corps de garde mle 1846   Mer 23 Oct 2013, 21:26

Bonsoir Thomas,

Jolie vue aérienne après les bombardements. On voit qu'effectivement, le corps de garde a été pulvérisé, par contre les ex emplacements de 27c (à droite), et de 24c (à gauche) n'ont pas l'air d'avoir trop souffert.
Mais il ne reste rien des deux batteries de 95, ni de celle de 19c.
Aujourd'hui, il n'y a malheureusement plus autant de choses à voir.

Salut Steph !

Content de te revoir parmi nous.
Bien vue la carte sur Saint Marc, je la connaissais pas celle là ! Respect !

Pour Lapin, effectivement il y a un réduit, à priori un n°2 (d'après les plans en ma possession). Lors de la modernisation de la batterie, on enterrera la moitié du corps de garde tourné vers la mer, et ainsi constituer le parados de la batterie de 19c construite devant. On établira une batterie de 95 à gauche du réduit, et un magasin à poudre bétonné à droite.
Pendant l'entre deux guerres, la marine modernisera la batterie, en y installant 4 pièces de 164,7mm.

Bonne soirée
Lionel

Revenir en haut Aller en bas
http://lpracht.free.fr
Steph
Admin
avatar

Date d'inscription : 19/07/2010
Age : 45
Localisation : Vendée (85)

MessageSujet: Re: Corps de garde mle 1846   Jeu 24 Oct 2013, 06:59

Bonjour Lionel,

À propos des positions de Lapin, j’ai placé le peu que j’ai trouvé ici : http://www.defense-des-cotes.com/t327-calais-fort-lapin#1471
Les plans que je pouvais en avoir sont partis en fumée avec mon disque dur et je ne peux donc émettre que des hypothèses mais, vraisemblablement, il y avait deux batteries (je pense que la seconde est celle qui figure sur le plan que j’ai posté sous le nom de batterie du sémaphore). En effet, comme je l’ai écris, le fort lui même à été vendu en 1928 pour 42 000 francs alors qu’officiellement, le ministère de la Guerre céda à titre définitif à la Marine les installations du poste photoélectrique et la batterie du Fort Lapin (c’est écrit noir sur blanc sur le décret d’exécution) en 1932… Peut-être débrouillerons-nous tout ça un jour…
Pour en revenir aux corps de garde, j’en ajoute deux à la liste, qui sont situés de part et d’autre de l’estuaire de la Loire :
- Ville es Martin (utilisé, je crois, comme salle associative) ;
- Saint-Brévin, qui abrite un petit musée de la Marine.


Bonne journée
Steph

_________________

Revenir en haut Aller en bas
http://www.steph-sph.com
Casabianca
Membre confirmé


Date d'inscription : 20/03/2012

MessageSujet: Re: Corps de garde mle 1846   Ven 29 Nov 2013, 10:43

Bonjour,

Belle collection de cartes postales ! Very Happy
Pour information, un inventaire des tours et corps de garde type 1846 (et dérivés) est actuellement en cours, à partir d'archives (SHD Vincennes surtout), de vues aériennes et de relevés de terrain.
Les premiers résultats de ce travail ont fait l'objet d'une communication lors de journées d'études organisées par l'université Bordeaux III en novembre 2012. Les actes devraient paraître d'ici 2015 (c'est toujours un peu long...).

Bonne continuation,

Patrick
Revenir en haut Aller en bas
Bth
Membre confirmé
avatar

Date d'inscription : 15/08/2010
Age : 42
Localisation : Hauts de Seine (92)

MessageSujet: Re: Corps de garde mle 1846   Dim 02 Fév 2014, 12:47

Bonjour à tous,

Ajout de nouvelles cartes postales pour la batterie de la Convention, Ste Marguerite (Cannes), et pour la batterie de St Pierre, Les Embiez (Toulon).
Voir page précédente.

A+
Lionel
Revenir en haut Aller en bas
http://lpracht.free.fr
Bth
Membre confirmé
avatar

Date d'inscription : 15/08/2010
Age : 42
Localisation : Hauts de Seine (92)

MessageSujet: Re: Corps de garde mle 1846   Dim 02 Fév 2014, 13:11

Brest (13) :

Le Conquet, Bie nord des Blancs Sablons, n°3

Le Conquet, Bie de l'Ilette, n°2

Le Conquet, Bie de la pointe de Kermorvan, n°3

Fort Illien, n°2
Crozon, Bie de Rulianec, n°3
Crozon, Bie de Postolonnec, n°2

Crozon, Bie de l'île de l'Aber, n°2

Crozon, Bie de Morgat (Kador), n°2

Crozon, Bie du Bourg de Roscanvel, n°3

Camaret, Bie de la pointe du Grand Groin, n°2



Ouessant, Bie de Loqueltas, n°3
Ouessant, Bie de Calgrac'h, n°3
Plougonvelin, Bie de la pointe St Mathieu, n°2


Dernière édition par Bth le Sam 11 Avr 2015, 21:44, édité 2 fois
Revenir en haut Aller en bas
http://lpracht.free.fr
Bth
Membre confirmé
avatar

Date d'inscription : 15/08/2010
Age : 42
Localisation : Hauts de Seine (92)

MessageSujet: Re: Corps de garde mle 1846   Jeu 06 Fév 2014, 21:30

Bonsoir,

Ajout d'une carte sur le fort de l'ile Tristant à Douarnenez. Voir page précédente.

A+
Lionel
Revenir en haut Aller en bas
http://lpracht.free.fr
Bth
Membre confirmé
avatar

Date d'inscription : 15/08/2010
Age : 42
Localisation : Hauts de Seine (92)

MessageSujet: Re: Corps de garde mle 1846   Sam 08 Fév 2014, 15:51

Boulogne (1) :

Bie du Moulin Wibert

La batterie en juillet 67. Photo IGN.
On distingue bien le corps de garde, le parapet le protégeant côté mer, ainsi que les deux abris bétonnés des REP (repère d'entrée de port) installés pendant l'entre-deux-guerres.
Depuis, le corps de garde a été rasé pour faire place à un lotissement.

Calais (1) :

Bie de Fort-Lapin


Le Havre (1) :

Bie de la Hève

La batterie en juin 1940. Photo issue de ma collection.
On devine le toit dérasé du corps de garde, entouré de son parapet en terre, juste après l'alignement de canons de 240 TR.
Le corps de garde, ainsi que l'ancienne batterie de 24 ont laissé la place à des antennes radar de la marine.

Le Croisic (1) :

Bie de la Pointe


Saint Nazaire (2) :

Bie de Villes ès Martin

Une batterie de 4x95 de côte fut installée dans l'emprise de l'ancienne batterie, avec adjonction d'un petit magasin bétonné.
Bon état général.
Bie du Mindin


Avec ce dernier ajout, on arrive à 91 corps de garde identifiés.
Dans "Les derniers Châteaux-forts" Philippe Truttmann indiquait avoir identifiés une centaine de corps de garde, sur les 120 à 150 estimés construits. Toutefois, il n'a pas précisé si ce décompte se limitait à la métropole, ou incluait les ex colonies.
On voit que l'on ne doit pas être loin de la vérité.
Il est a noter qu'un certain nombre de corps de garde on été construits notamment en Algérie (Arzew, Djidjelli, hussein-day, sidi ferruch ...). Je les évoquerai dans un prochain post.

A+
Lionel


Dernière édition par Bth le Sam 11 Avr 2015, 20:15, édité 1 fois
Revenir en haut Aller en bas
http://lpracht.free.fr
Bth
Membre confirmé
avatar

Date d'inscription : 15/08/2010
Age : 42
Localisation : Hauts de Seine (92)

MessageSujet: Re: Corps de garde mle 1846   Mer 16 Juil 2014, 15:42

Ajout d'une nouvelle carte : ile de Houat, batterie du Béniguet.
Revenir en haut Aller en bas
http://lpracht.free.fr
Bth
Membre confirmé
avatar

Date d'inscription : 15/08/2010
Age : 42
Localisation : Hauts de Seine (92)

MessageSujet: Re: Corps de garde mle 1846   Sam 11 Avr 2015, 13:26

Bonjour à tous,

Un de plus :

Embouchure de la Vilaine, Bie de l'île Dumet


On passe ainsi à 92.

Lionel
Revenir en haut Aller en bas
http://lpracht.free.fr
Bth
Membre confirmé
avatar

Date d'inscription : 15/08/2010
Age : 42
Localisation : Hauts de Seine (92)

MessageSujet: Re: Corps de garde mle 1846   Sam 11 Avr 2015, 17:14

Ajout de nouvelles cartes :

Saint Vaast la Hougue, Bie de l'Ilet,
Belle-Ile, Bie de la Pointe du Cardinal,
Belle-Ile, Bie de Port Larron,
Belle-Ile, Bie de Bugul,
Groix, Bie de Nosterven,
Le Conquet, Bie nord des Blancs Sablons,
Calais, Bie de Fort-Lapin,
Crozon, Bie de Postolonnec,
Crozon, Bie du Bourg de Roscanvel.
Revenir en haut Aller en bas
http://lpracht.free.fr
Contenu sponsorisé




MessageSujet: Re: Corps de garde mle 1846

Revenir en haut Aller en bas

Corps de garde mle 1846
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 1 sur 1

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
les défenses de l'arsenal de Rochefort :: Autres fortifications françaises :: Du... début? jusqu'à 1870-
Sauter vers:
